Педали Shimano PD-M520

Педаль - один из узлов велосипеда, который постоянно в движении. Естественно, чем свободней они вращаются (но без люфта), тем лучше для велосипедиста, легче ехать. По неведомой мне причине педали-"топталки" в магазинах продают исключительно в зажатом состоянии и перед употреблением их нужно настраивать-перебирать. Вот с такой-то привычкой я и встретил свои первые контактные педали Shimano PD-M520.

Как оказалось, крутятся довольно свободно, но туже, чем настроенные "топталки". Сказывается их компактность, а значит меньшая инерция при вращении. Ну и тот факт, что совсем новые, не притёртые ещё. В общем, пообщавшись с теми, кто давно ездит на "контактах" решил, что это нормально и немедленная разборка не требуется. Но озадачился вопросом как же такие педали разобрать.

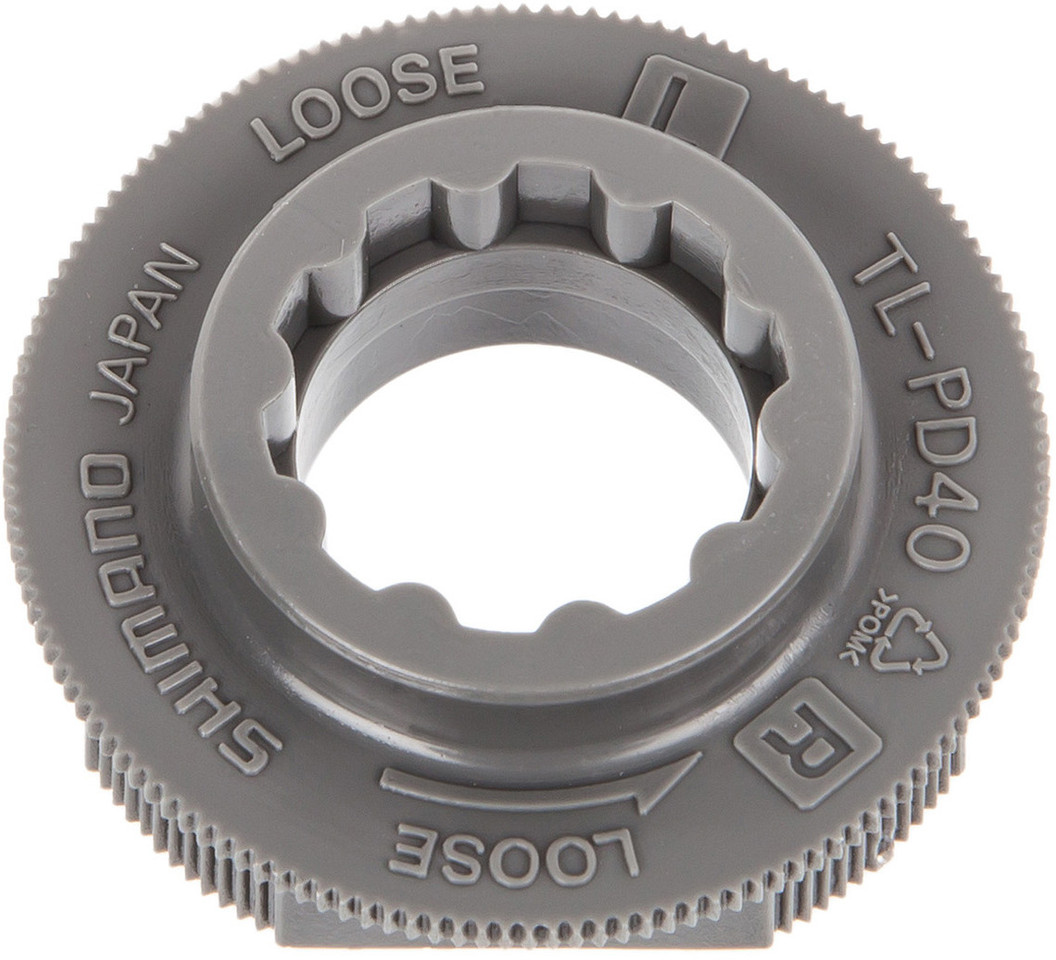

Shimano M520 - одни из самых дешёвых контактных педалей (наверное, потому их и рекомендуют тем, кто хочет оценить "контакты" и решить, стоит ли переходить с обычных педалей-платформ). Оказалось, что для того, чтобы разобрать требуется специальный ключ-адаптер Shimano TL-PD40. Цена его 2-5 евро, поэтому может быть разумней было купить педали M540 — для них особый ключ не нужен, а в остальном отличий особых нет. С таким ключом разборка проблем не представляет. А вот без него приходится по разному выкручиваться...

Если ключ есть, то можно педаль разобрать полностью, перебрать, смазать и, при должной аккуратности, даже собрать обратно. Более того, оказывается для обслуживания совсем не обязательно разбирать полностью — достаточно снять корпус и смазать механизм. Если же у вас ключа TL-PD40 нет, то можно обойтись и без него. Но будьте осторожны — пластмасса не металл, можете сорвать зубчики и тогда останется только выкинуть. Умельцы для разборки m520 используют хомут или зажимают в тисках с мягкими деревяшками, чтобы зубцы гайки удерживались, но не срывались.

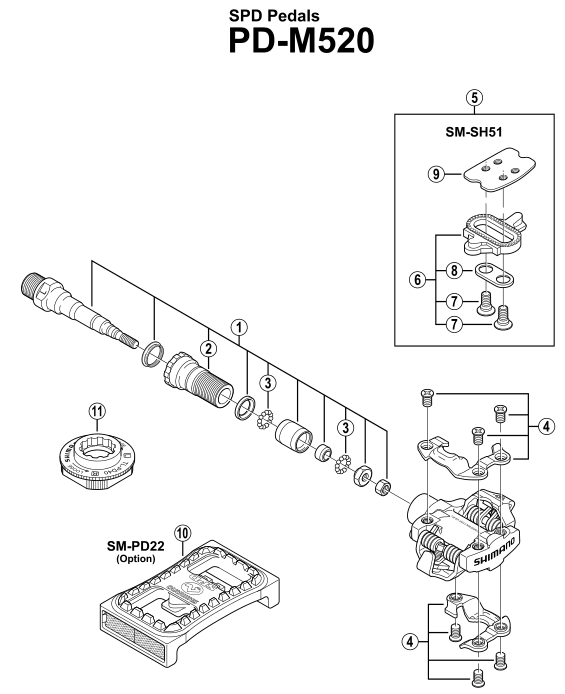

В заключение привожу схему конструкции педали Shimano PD-M520:

Ну а чтобы совсем всё стало понятно, ещё и видео того, как разобрать:

И ещё одно очень детальное видео полного процесса разборки-смазки-сборки контактных SPD педалей:

Купить и педали, и ключ для их разборки, и платформу-адаптер для езды в обычной обуви как на "топталках" можно в т.ч. на известной китайской площадке.
